管夹

管夹系列,用于固定金属管路、软管、电缆等。
管夹以其理想的弹性恢复能力,抗振耐低温性能而被广泛应用。
管夹有 A--(轻型)、 B--(双管夹)、 C--(重型) 三种。有公制 / 英制 / 美制三种标准,符合 DIN3015 标准。
A --七种标准规格适用管径尺寸     钢管外径 6-57mm  管夹体呈圆形。
B --五种标准规格适用管径尺寸     钢管外径 6-42mm  管夹体呈方形。
C --八种标准规格适用管径尺寸     钢管外径 6-220mm 管夹体呈方形。
材料:聚丙烯、聚酰胺 、铝
适用温度:-30 °C - +120 °C
结构型式:单管夹、双管夹、多管夹,多层叠加。

安装形式:平板底板、直角底板、导轨式底板。

安装说明

管夹的安装符合 DIN3015标准

焊接板安装

先将金属焊板焊到机体上,然后将管夹的下半体压入焊板,插入需固定的钢管,再放上管夹的上半部,用螺钉拧紧即可。

注意:焊接时必须把塑料管夹体拿下,当使用加长焊板时,可把加长部分用螺钉固定在机体上,当管夹装配拧紧后,必须注意管夹上下两半不应有接触。

导轨安装

导轨的供货长度为 1米或2米,可以采用焊接或螺钉把导轨固定在安装表面,把镇定螺母插入导轨并转动到底,把管夹下半体压入镇定螺母,放上所需固定的钢管,再放上管夹的上半体用螺栓拧紧。

注意:当管夹固定拧紧后,必须注意管夹上下两半体不得有接触。

层叠安装

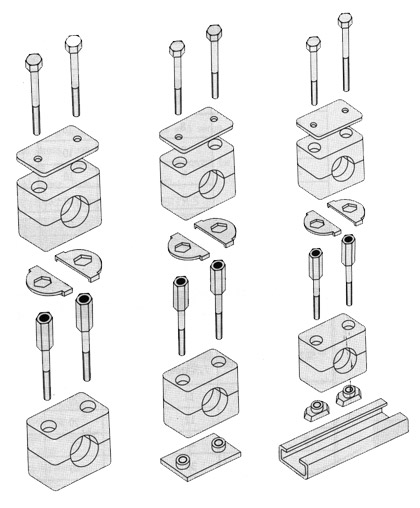

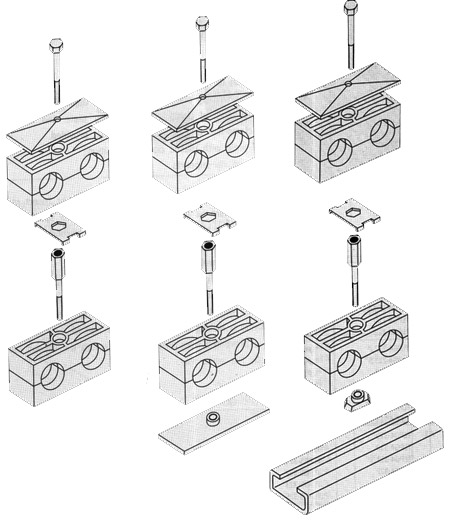

须采用层叠螺栓和镇定板,把焊接或导轨焊到机体上,把管夹的下半部压入焊板或镇定螺母,放上钢管,再放上管夹上半部,将叠装螺栓插入,拧紧(螺栓头部应凸出管夹表面)。再在管夹上放一块镇定板,这样螺栓就不会转动,然后再安装第二个管夹,第二个管夹采用普通固定螺栓,不需要镇定板。
